產品描述

我公司于一九八九年三月從法國斯登工業公司(STEINNDUS TRIE)引進了直燃式BBD雙進雙出磨煤機技術、合同規定轉讓BBD3448、BBD4060、BBD4760、BBD4772四種規格雙進雙出磨煤機，1998年根據我國煤質物性，又?jǐn)U充引進了BBD3854和BBD4366兩種規格雙進雙出磨煤機的全部設計、制造檢驗和試驗研究技術，以滿足100MW、200MW、300MW以上火力發電機組鍋爐的需要。1992年又引進了美國福斯特惠勒(Forstor Wheeler)公司的D10、D10D、D11、D11D四種規格的雙進又出磨煤機，用于300MW和600MW火力發電機組鍋爐。經我公司對引進技術的消化、吸收、并結合中國國情，對其技術結構進行國產化，采用模塊式設計方法開發出多種規格的系列產品，經用戶使用效果很好。首批產品一次通過168小時試運行，創造了磨煤機試運奇跡。

BBD型雙進雙出磨煤機，以其獨特的設計，使其具有無可比擬的優良性能，這種磨煤機研磨的煤種范圍廣，出力和細度穩定，運轉可靠，連續作業率與生產效率高，便于維修，使用壽命長，儲存能力大，響應鍋爐負荷變化快，運行靈活性大，風煤比低，不受異物影響。特別適用于磨制高灰份，高揮發份強磨蝕性的煤種和細度要求高而低揮發份的煤種。

雙進雙出磨煤機具有兩個對稱的研磨回路，根據運行要求可實現如下方式運轉：雙進雙出、單進雙出、及單進單出。

雙進雙出磨煤機參數表

項目		單位	BBD雙進雙出磨煤機的型號規格
項目		單位	BBD2536	BBD2942	BBD3448	BBD3854	BBD4060	BBD4062	BBD4366	BBD4760	BBD4772
內徑(襯板內)		mm	2450	2850	3350	3750	3950	3960	4250	4650	4650
筒長		mm	3740	4340	4940	5540	6140	6340	6740	6140	7340
雙錐型分離器直徑		mm	1600	1800	2100	2400	2900	2900	3050	3200	3500
磨煤機轉速		r/min	20.4	19	18	17	16.6	16.6	16	15.3	15.3
主電動機	功率	kw	280	500	800	1200	1400	1600	1800	2140	2550
	轉速	r/min	1000
	電壓	v	6000
最大鋼球負載		t	20	32	48	67	76	88	97	106	127
總重(不包含主電機、給煤機、鋼球、閘門重量)		t			119	196.7	235	236.1	242	245	263
磨機出力	根據標準煤給出的數據：HGI=50、H2O=8% 通過200目篩的顆粒為75%	t/h	13	22	22	52	60	65	79	90	105

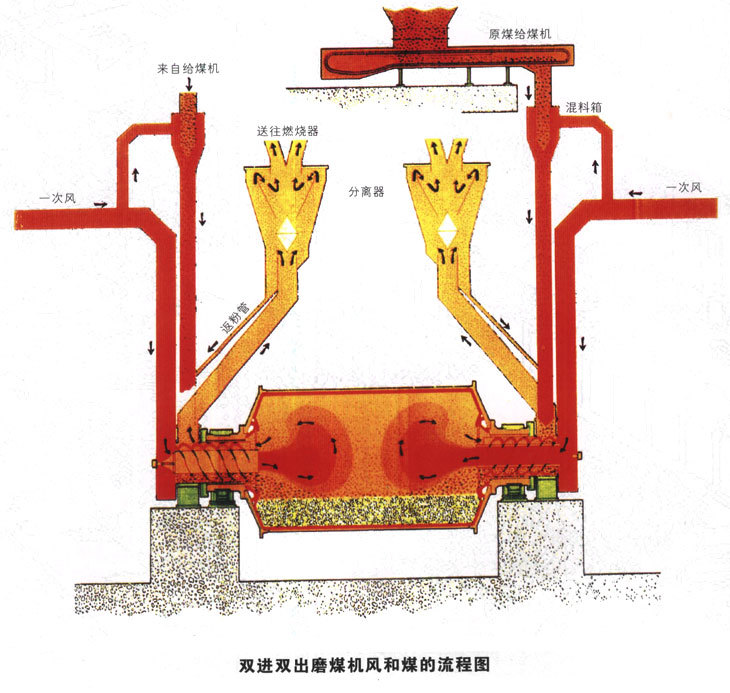

雙進雙出磨煤機工作原理

雙進雙出磨煤機具有兩個對稱的粉磨回路，其工作原理如下：

原煤通過能自動控制速度的給煤機進入落煤管，靠重力的作用落入輸送裝置的下方，被旋轉的絞籠送入磨煤機的筒體，旋轉的筒體內裝有一定量的鋼球，把原煤研磨成煤粉。

一次風從磨煤機兩側的中空管進入磨機的筒體，對原煤和煤粉進行干燥，并將磨制好的煤粉通過絞籠體的環形通道輸送到磨煤機上方的分離器中，不合格的粗煤粉返回筒體內重新粉磨，合格的細粉被送到鍋爐的燃燒器。

部分一次風進入混料箱，對原煤進行充分預干燥后進入磨煤機分離器，與入磨一次風混合，共同完成對煤粉的進一步干燥和輸送。
