產品描述

MPS(MP)型輥盤式磨煤機是一種高效節能型磨煤機，適用于粉磨煙煤等中等硬度的物料，可廣泛應用于電力、冶金、建材、化工等行業的制粉系統。

我公司于1985年從西德Babcock公司引進了三種規格的MPS輥盤式磨煤機的全套設計、制造、檢驗技術，經對引進技術消化、吸收后又自行開發MP1000至2650之間各種型式輥盤式磨煤機系列產品，并已形成批量生產，可承接任何規格、型式的MPS(MP)型磨煤機的設計和制造任務。

MPS(MP)輥盤式磨煤機性能參數

型號	MP1108	MP1410	MP1512	MP1612	MP1713		MPS180	MPF1814	MPS190	MP1915	MPF1915	MP2015	MPS212	MP2116	MPF2116	MPS225	MPS2217	MPS235	MPS245	MPS255	MPS265
圖號	K288	K289	K2810	K2830	K284		KB278	K2845	KB272	K2815	K2823	K2841	KB275	K282	K2824	KB277	K2847			KB274
基本出力(t/h)	13.74	24	28.5	33.5	39.0		45.0		52.6			58.5	67.7			78.7		87.7	99.3	107.6	118.4
一次風量(kg/s)	4.39	7.73	9.10	10.70	12.46		14.38		16.75			18.55	21.65			24.74		27.91	31.43	34.53	37.79
磨盤工作直徑	1120	1400	1500	1600	1700		1800		1900			2000	2120			2250		2350	2450	2550	2650
磨輥直徑	870	1090	1170	1240	1320		1400		1480			1550	1650			1750		1830	1900	1980	2060
磨輥寬度	296	370	360	380	410		430		450			480	510			540		550	590	610	640
電動機型號	YS135 M-4	YMPS 450-6	YMPS 500-6	YMPS 450-6	YMPS 450-6		YMPS 500-6		YMPS 500-6			YKK 560-6	Y0710-11-6		YMPS 500-6		YMPS 560-6	YMPS 560-6	YMPS 560-6	Y800-11-6	YMPS 630-6
電動機功率(KW)	120	185	220	250	330	355	400		380		450	450	500			580		650	720	800	880
磨盤轉數(r/min)	34.2	30.59	29.6	28.7	27.8		27.0		26.4			25.6	24.8			24.8		23.6	23.2	2.6	22.3
磨機+分離器阻(kg/s)	4350	5170	5420	5700	5980		6170		6380			6570	6770			6970		7060	7290	7450	7610
分離器型式	SLK			SLS	SLK		SLS		SLK	SLS		SLK			SLS			SLK
密封風量(kg/s)	0.6	1.16	0.65	0.7	0.75		1.34	0.8	1.38		0.85	1.42	1.49		0.95	1.53	1	1.6	1.65	1.7	1.74
正常噪音(dB)	＜85
機器外形尺寸mm (長×寬×高)	4500× 6000× 550	7000× 5000× 6350	7000× 5000× 5730	9000× 6000× 8100	9000× 6000× 7500		7500× 5600× 8150	8700× 6000× 8150	8500×6000×8300			8400× 6000× 8900	1000× 6000× 8300		8000× 6000× 9000	10500 ×6300 ×9700	10000 ×7000 ×9711	10000 ×7000 ×9900	11000 ×7100 ×10000	11600 ×7200 ×10800	12000 ×7500 ×11500
機器重量	33.43	61.1	70.7	89.9	110.7		90.6	99.4	126.4	127.5	124	125	168.66	165.8	143.7	190	131.05	205.7	220.8	240.06	260.5

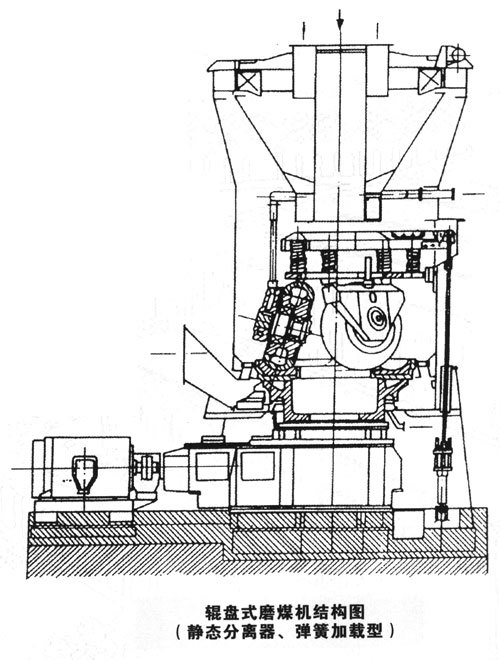

機器結構說明
MPS和MP型磨煤機主要由基礎部，減速機，下架體，中架體，磨盤，磨輥，加壓裝置，分離器，正壓風密封裝置，蒸汽吹掃裝置等部件組成，還配有主電動機，潤滑油站，液壓站和密封風機等附屬設備，另備有慢速傳動裝置，安裝檢修專用工具，扶梯平臺，煤粉分配器，速斷閥等配套設備供用戶選用。

輥盤式磨煤機工作原理
MPS和MP型磨煤機是一種三輥外加力型磨煤機，三個磨輥由旋轉的磨盤帶動進行碾磨作業。入磨物料經中心落煤管落在磨盤上后，由旋轉磨盤產生的離心力將其輸送至碾磨輥道上碾磨。碾磨壓力由彈簧或液壓加壓裝置產生，通過靜定的三點系統，碾磨力均勻地傳至三個磨輥，通過加壓系統壓力傳至基礎。煤粉的干燥和輸送利用熱風來進行。熱風通過噴嘴環均勻分布于磨盤四周，將經碾磨的物料干燥并輸送至磨機上部的分離器。物料的粗細粉在此分離。細粉排出磨機，粗粉重新返回磨內碾磨。物料中的一些不可破碎物可通過磨機下部的排碴口排出。
